| Tous les circuits de l'instalation doivent être protégés par un ou plusieurs dispositifs différentiels à courant résiduel assigné au plus égal à 30mA (DDR). Ces dispositifs doivent être places à l'origine de tous les circuits. Le nombre,le type et le courant assigné sont donnés dans le tableau ci-dessous: |
 |
| Surface des locaux d'habitation. | Branchement monophasé de puissance ≤ 18 KWA. Avec ou sans chaufage électrique |
| Nombre,type et courant assigné minimal des interrupteur différientiels 30mA. | |
| Surface ≤ 35m² | 1x25A de type AC et 1x4A de type A (1) |
| 35 m² < surface ≤ 100m² | 2x40A de type AC et 1x4A de type 1 (1) |
| Surface > 100m² | 3x40A (2) de type AC et 1x40A de type A (1) |
(1) L'interrupteur différentiel 40A de type A doit protéger notamment le circuit spécialisé cuisinière ou plaque de cuisson et le circuit spécialisé lave-linge.
En effet ces matériels d'utilisation,en fonction de la technologie utilisée,peuvent en cas de défaut produire des courants comportant des composantes continues.
Dans ce cas les dipositifs différentiels de type A conçus pour détecter ces courants assurent la protection.
(2) En cas de chauffage électrique de puissance supérieur à 8 KVA,remplacer un interrupteur différentiel 40A de type AC par un onterrupteur différentiel 63A de type AC.
Architecture,réparatition des circuits

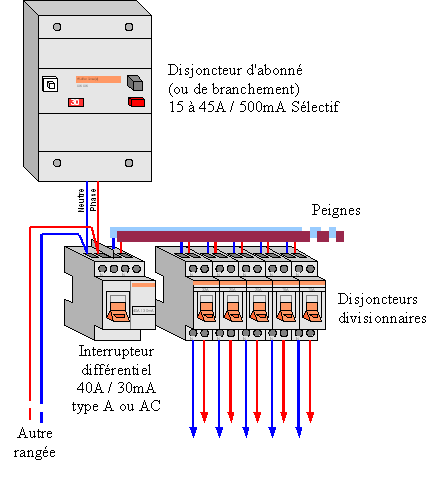

Les circuits sont judicieusement répartis en aval des DDR.
Pour préserver l'utilisation d'au moins un circuit dans une même pièce,il est recommandé de protéger les circuits des prices de courant et d'éclairage,par des DDR différents.
Circuits extérieurs
La protection différentielle des circuits extérieurs - alimentant des installations non fixées au bâtiment - doit être distincte de celle des circuits intérieurs.
Chauffage électrique avec fil pilote
L’ensemble des circuits de chauffage, y compris le fil pilote, est placé sous un même DDR 30mA.
